Armlochbreite. Wie man misst, berechnet, Tabelle für Frauen, Kinder, Männer nach Alter, Formel

Die Konstruktion des Armlochs beeinflusst den richtigen Sitz der Schulternaht, den Schnitt und die Freiheit der Brustpartie, sowie die richtige Ausführung der Ärmelpartie. Das Schulterstück wird nach Weite und Länge gefertigt., die einen Ausschnitt der gewünschten Form bilden. Es ist notwendig, dass sich eine Person in der Kleidung wohl fühlt.

Das Ausmessen der Parameter ist wichtig für das anschließende Nähen und Einnähen der Ärmel bzw. das Formen eines Halsausschnitts bei ärmellosen Bekleidungsmodellen.

Ärmelausschnittparameter

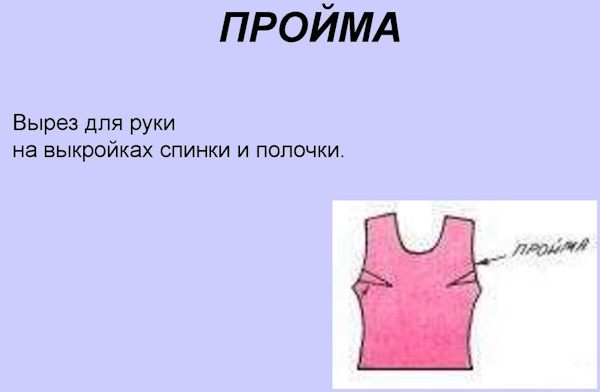

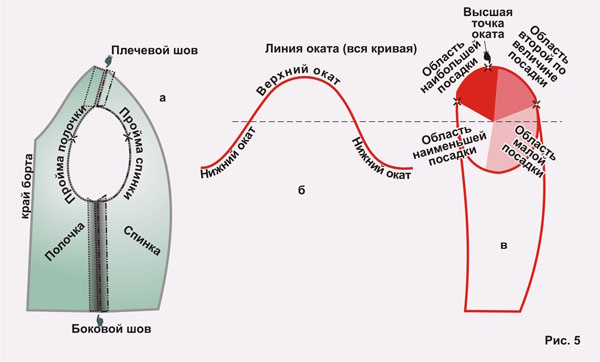

Die Armlochbreite ist die Größe der Öffnung, in die der Ärmel eingesetzt wird. Das Produkt wird durch zwei Falten an Vorder- und Rückwand begrenzt und durch die Parameter der Achseltiefe ergänzt. Die Größe muss den Maßen und der Größe der Kleidung entsprechen und im Verhältnis zur Größe des vertikalen Produkts parallel zum Boden sein.

Die Armlochweite (Sie können sie mit einem Lineal messen) ist die Weite der Ärmelöffnung abwärts vom Achselpunkt, wobei die Diagonale der vertikalen Linien aus den Vorder- und Rückseitenmustern des Kleidungsstücks berücksichtigt wird. Auch die Länge bzw. Höhe wird durch das Rückenmaß bestimmt.

Besonderheiten:

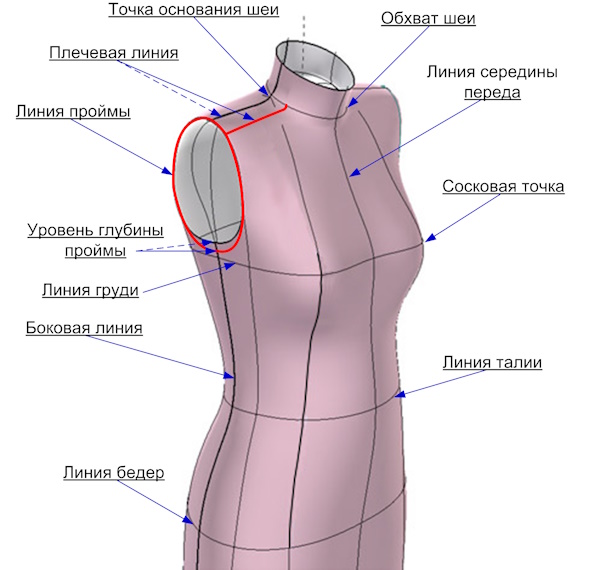

• Das Armloch beginnt an der Kante des Schulterausschnitts an der Basis des Arms.
• Sie müssen das Armloch bis zur Unterkante der Achselhöhle messen.
• Bezogen auf die Senkrechte am Halsansatz wird die Linie waagerecht in einer geraden Linie bis zum obersten Punkt der Achselhöhle am Ansatz der Hohlkehlen gezogen.
• Mit Nähband wird eine horizontale Linie entlang der Achselpunkte gezogen.

Die Parameter des Ärmelschnitts werden mit mehreren Berechnungsmethoden gemessen, aber alle beinhalten die folgenden Aktionen:

• Messen der Armlochgröße auf zwei Arten (Haupt- und Überprüfungsmethode);
• Ärmelmaße;
• mithilfe von Formeln, die auf durchgeführten Messungen basieren.

Nach Erhalt der Daten werden alle Parameter in das Muster übernommen.

Notwendige Messungen

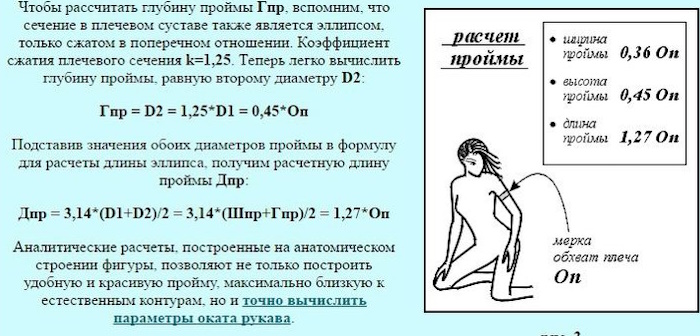

Um das Armloch zu berechnen, müssen Sie die grundlegenden Parameter der Tiefe und Höhe des Armlochs kennen.

Um sie zu erhalten, müssen Sie die folgenden Messungen durchführen:

Armlochbreite	Zum Messen benötigen Sie: 1. Klemmen Sie einen Papierstreifen unter Ihre Achselhöhle und senken Sie die Arme neben Ihrem Körper ab. 2. Markieren Sie mit einem Bleistift vertikale Markierungen auf beiden Seiten der Hand. 3. Das resultierende Segment muss mit einem Lineal gemessen werden.
Armlochtiefe	Zum Messen benötigen Sie: 1. Legen Sie einen Papierstreifen unter Ihre Achselhöhle, sodass er bis zur Wirbelsäule reicht. 2. Vom 7. Halswirbel aus müssen Sie eine Sichtlinie zur horizontalen Ebene der Armlochlinie ziehen. 3. Die Tiefe muss vom Rand des Papierbandes bis zum geformten Punkt gemessen werden.
Armlochlänge	Die Messungen sollten mit einem Maßband entlang der Kanten der folgenden Bereiche durchgeführt werden: ● DP des oberen Rückenteils; ● DP-Armlöcher entlang des unteren Rückenbereichs; ● DP des oberen Teils der Vorderseite; ● DP-Armlöcher des unteren Teils der Vorderseite.
Vertikaler Durchmesser	Dpr. kann mit den folgenden Parametern ermittelt werden: 1. Die Punkte der Schulterschnitte müssen mit einer geraden Linie entlang der Vorder- und Rückseite verbunden sein. 2. Das Segment sollte in zwei Teile unterteilt werden. 3. Von der Mitte der Teilung müssen Sie senkrecht nach unten bis zur Höhe des Armlochs gehen.
Höhe des geschlossenen Armlochs	Zum Messen benötigen Sie ein flexibles Lineal: 1. Zuerst müssen Sie die Summe aller Längen entlang der oberen Abschnitte des Armlochs ermitteln – DP-M. und DP pv. 2. Nachdem Sie das Lineal am Teilungspunkt platziert haben, müssen Sie es so biegen, dass der Wert der Summe von DP größer ist als und DP pv. wurde am Armlochpunkt auf der Rückseite angebracht. 3. Markieren Sie den entstandenen Punkt mit einem Bleistift und messen Sie dann die Entfernung von diesem zum oberen Punkt des Bogens I bis zum geschlossenen Armloch entlang der Linie des Armlochanfangs von unten entlang der Rückseite.

Die Höhe des Armlochs ist ein weiterer Parameter, der mithilfe des ermittelten Dpr gemessen werden muss.

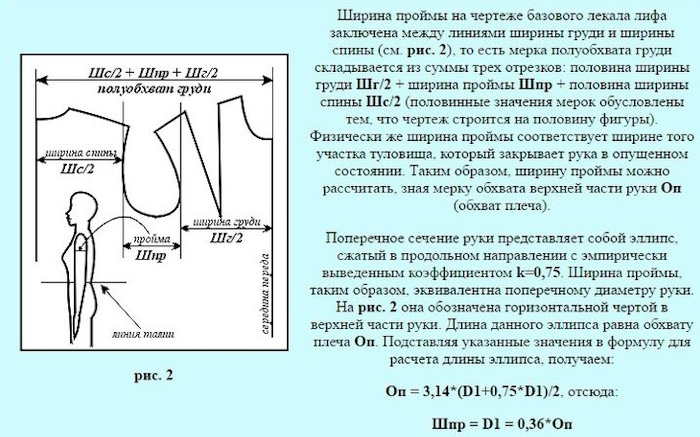

Die Armlochbreite (der Parameter kann mit einem Lineal gemessen werden, anschließend können Formeln für genauere Berechnungen verwendet werden) kann mithilfe anderer Berechnungsmethoden ermittelt werden.

Nach allgemein anerkannten Werten ist jede Ärmelweite die Summe zweier Werte (des Durchmessers der Maße der Vorder- und Rückseite des Arms). Es ist auch wichtig, die Toleranzen zu berücksichtigen – dies ist eine visuelle Konstruktion des Musters der Hauptmaschenzeichnung der Schulter. Ein Zeichenraster wird nur dann benötigt, wenn präzise und individuelle Ärmelmaße erforderlich sind.

Sollten die Werte in den Maßtabellen abweichen, ist es notwendig, die Berechnungsformeln zu verwenden:

1. Vom Startpunkt aus müssen Sie eine Linie nach rechts entlang der Breite des Rückens ziehen.
2. Zeichnen Sie dann eine Linie von der Schulterkonstruktion zum Vorderteil.
3. Die resultierende Armlochweite sollte durch Anprobieren überprüft werden.
4. Der Hülsendurchmesser kann von den angegebenen Parametern abweichen, darf jedoch nicht kleiner als der erforderliche Wert sein.

Bei der Konstruktion des Ärmelmusters müssen die Tabellenwerte, die Besonderheiten der eingesetzten Schulter, die Maße für den Zuschnitt, die Besonderheiten des Halsausschnitts und die Ärmelarten berücksichtigt werden. Durch das Modellieren von Mustern erhalten Sie genauere und detailliertere Daten, die Ihnen beim Sammeln von Markierungen für die erfolgreiche Erstellung einer Schulterkappe helfen.

Regeln für die Durchführung grundlegender Messungen

Um alle Maße für den Zuschnitt und die Konstruktion von Schulterbekleidung korrekt zu ermitteln, müssen einige Voraussetzungen erfüllt sein:

• Die zu messende Person muss ihre gewohnte Körperhaltung beibehalten und darf nicht versuchen, die Haltung beizubehalten oder die Körperposition erst im Moment der Messung zu ändern.
• Die Arme sollten entspannt am Körper entlang gesenkt bleiben.
• Der Abstand zwischen den Füßen sollte 20–25 cm betragen.
• Während der Messungen muss das Model Unterwäsche oder dünnen Baumwollstoff tragen.
• Die Brustlinie sollte parallel zum Boden sein.
• Die Schulterrichtung sollte horizontal oder streng vertikal sein.
• Der Halsabdruck sollte in ruhiger Position gemessen werden.

• Der Abstand zwischen den Schulterblättern wird ebenfalls in freier Position ohne einengende Kleidung am Körper gemessen.
• Alle Umfangsmaße müssen halbiert werden.
• Der Parameter „Freie Passform“ wird nicht berücksichtigt, ebenso wenig wie die Reserve-cm.
• Der Umfang von Handgelenk, Schienbein und Knie wird komplett ohne Unterteilung gemessen.

Beim Messen der Armlochlänge und -breite ist es wichtig, die spezifischen Merkmale des Körperbaus einer Person zu berücksichtigen. Alle Maße sind individuell und stimmen nicht immer mit allgemein anerkannten Tabellenstandards überein.

Berechnung der Parameter

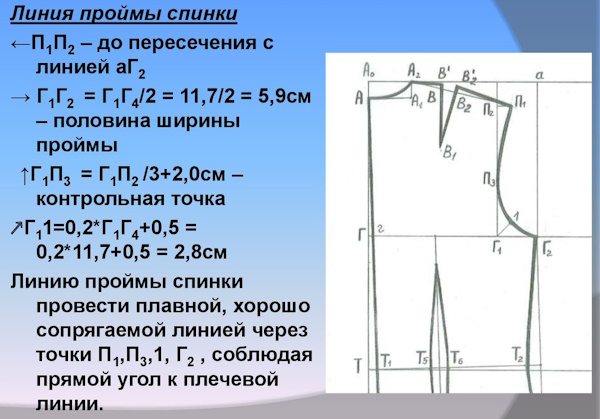

Sie können die Basis des Schulterstücks für jede Art von Kleidung messen, indem Sie eine Rasterzeichnung erstellen. Als Beispiel nehmen wir ein locker sitzendes Kleid mit Standardärmeln. Damit der Ärmel zu verschiedenen Größen des Produkts passt, muss die Armlochweite anhand des Grundrasters berechnet werden. Die Designberechnungen umfassen grundlegende Parameter, die für ein bestimmtes Kleidungsstück benötigt werden.

Handlungsdesign	Trennung der Messung des SgSh nach Segmenten	Erhöhungen des Pg nach Segmenten	Formel	Berechnung	Leistung, cm
Breite AoA1	SgSh	Seite	SgSh + Pg + Offset-Parameter für die Rückenlinie des Durchschnittswertes am Punkt der Armlochtiefe ⅓ TT1
Rückenbreite AoA	Shs	Pshh	Shs + Pshs
Regalbreite A1A2	Shg + Differenz Cg2-Cg1	PSHP	Shg + Differenz (Sg2-Sg1) + Pshp
Armlochbreite AA2	Сгш — Шс — (Шг + Differenz Сг2-Сг1)	Pg - Pshs - Pshp	AoA1 – die Summe aus AoA und A1A2 oder Crsh – die Summe aus Shs und Pshs		Kontrollarmatur
			AA2 + A1A2 + AoA

In der Vorkalkulation können Sie erkennen, ob alle Konstruktionsmerkmale des Produktes unter Berücksichtigung der Maße, Zuschläge und Abzüge richtig verbaut sind. Es gibt auch eine Standarddatentabelle, die die Armlochbreitenparameter für verschiedene Produkttypen sowie die Armlochgröße im Verhältnis zu jedem Brustumfang OgSh angibt.

Art der Kleidung	Brustumfang
	84	88	92	96
Kleid	10.8	11.9	12.2	13.4
Jacke	11.8	12,5	12.9	13.5
Mantel ohne Futter	12.4	12.8	13.7	14.2

In der Tabelle sind die Mindestwerte zur Berücksichtigung der Armlochweite aufgeführt. Bei Standard-Körpertypen gehören Produkte mit eingesetzten Ärmeln zur 2. Dichtegruppe. Bei anderen Größen ist der jeweilige vorherige Wert um 4 Einheiten zu erhöhen. Bei größeren Artikeln sollte die Armlochbreite um 2 cm vergrößert werden.

Gehört das Produkt zur 1. Dichtegruppe, sollte die Armlochbreite um 0,3 cm reduziert werden. Bei abweichenden Figuren ist der Wert für jede weitere Größe um 0,5 cm bezogen auf den Schulterumfang Op zu erhöhen.

Für eingesetzte Ärmel

Die Armlochweite (der Parameter kann erst nach der Anprobe gemessen und angepasst werden) bei eingesetzten Ärmeln wird durch die Konstruktionsmerkmale des Schulterstücks mit tiefem Armloch bestimmt. Dazu müssen Sie die Werte aller Maße anpassen – Sie benötigen ein Drittel der Armlochhöhe und die Hälfte seiner Länge.

Dimensionsmerkmal	Bezeichnung	Parameter
Armlochhöhe	Vpr	39,5
Armlochlänge	DPR	46,2
Ärmellänge	Dr.	21
Armlochbreite	Shp	11.8
Ärmelweite unten	Shrn	31.1

Um eine Zeichnung mit eingesetzter Hülse zu erstellen, müssen Sie die folgenden Schritte ausführen:

1. Vom Hauptpunkt O sollte eine Linie mit einer Länge von 1/3 von Bpr zum Punkt K gezogen werden, und dann sollten 1,5 cm vom Ergebnis abgezogen werden.
2. Vom Punkt K muss ein Segment bis zum Punkt Ndruk verlegt werden, wenn die Struktur eine Manschette enthält. Der daraus resultierende Wert muss zurückgestellt werden.
3. Als nächstes müssen Sie vom Punkt H eine 1 cm lange Linie zum Punkt H1 zeichnen. Punkt H1 ist eine Anpassung zum Schneiden des Bodens, die möglicherweise erforderlich ist.
4. Als nächstes müssen Sie vom Punkt H1 aus in beide Richtungen die Shrn-Messungen um die Hälfte des Wertes messen. Folglich erhalten wir die Punkte H2 und H3.
5. Vom Punkt K aus müssen nach rechts und links Linien für eine Reserve beliebiger Größe gezogen werden. Die Punkte K1 und K2 werden zu Hilfspunkten. In der Musterbasis erreicht ihre Länge 19–21 cm.
6. Vom Punkt O aus müssen Sie die Hälfte der Länge vom Wert von Dpr diagonal zum Schnittpunkt der Linien KK1 und KK2 legen. Sie müssen auf beiden Seiten zwei zusätzliche Längen besorgen.
7. Die ursprünglichen Punkte K1 und K2 können gelöscht oder an die im vorherigen Schritt erhaltenen neuen Punkte angepasst werden.
8. Als nächstes müssen Sie K1 und K2 mit H2 und H3 verbinden, um schräge Seitenlinien für den Ärmel zu erhalten.
9. Die Segmente K1O und K2O sollten in 4 Teile unterteilt werden. Das Ergebnis ist k1-k5. Als nächstes müssen Sie innerhalb der Zeichnung weitere 0,7–0,9 cm diagonal beiseite legen, um den Punkt P zu erhalten.
10. Von k1 sollte eine Linie mit einer Länge von 0,6–0,9 cm nach oben zum Punkt k2 gezogen werden, um P1 zu bilden.
11. Von k2 muss eine Linie bis zu P3 mit einer Länge von 1,6 cm gezogen werden.
12. Vom Punkt k3 soll eine 2,3 cm lange Linie bis zu P4 gezogen werden.
13. Von k4 müssen Sie erneut eine Linie mit einer Länge von 1,4 cm zum Punkt P5 ziehen.
14. Durch die Punkte K1, P, P1, P3, O, P4, P5, k5, K2 müssen Sie eine Linie ziehen, um das Armloch des eingesetzten Ärmels zu gestalten.
15. Die Linie H2H3 muss in 6 gleiche Teile geteilt werden, um die Punkte H4-H7 zu erhalten. Von H4 aus müssen Sie ein 0,6 cm langes Segment in den Ärmel zeichnen und den Punkt H1 markieren.
16. Von H5 aus sollten Sie einen Abstand von 0,6 cm nach unten messen.
17. Zeichnen Sie von H6 nach unten eine 1,3 cm lange Linie zum Punkt H2.
18. Von H7 aus müssen Sie eine 1,1 cm lange Linie ziehen, um H3 zu markieren.
19. Die Ärmellinie wird durch die Punkte H2, H2, H, H2, H3, H3 gezeichnet.

Die Armlochweite (die Weite kann anhand vorgefertigter Schnitte ermittelt und individuell verändert werden) ergibt sich ohne Zugaben. Wenn die fertige Zeichnung fette Linien enthält, bedeutet dies, dass der Entwurf unter Berücksichtigung aller Toleranzen und Reserven erfolgt. Die restlichen Parameter müssen einzeln ausgefüllt werden. Der Winkel der Seitenlinien hängt auch von der ursprünglichen Ärmelbreite unten ab. Die Diagonale des Armlochs für den unteren Schnitt kann sich aufgrund der aufgebauten Linien an den Punkten p-p5 und n-n4 ändern.

Durch das Messen der Armlochparameter bei Kleidern, Mänteln, Strickjacken und anderen Kleidungsstücken können Sie die Passform des Schulterstücks genau bestimmen. Grundschnitte können zusätzliche Berechnungen zur Richtungsänderung des eingesetzten Ärmels enthalten. Die Tiefen- und Breitenwerte können selbstständig berechnet oder einer Tabelle mit vorgefertigten Werten entnommen werden, wenn das Produkt exakt nach den Entwurfsmaßen genäht wird.
